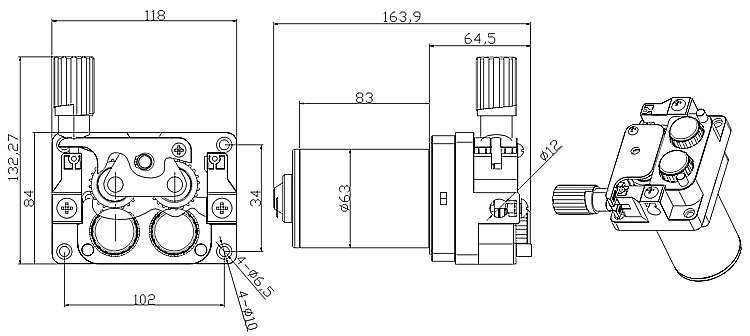

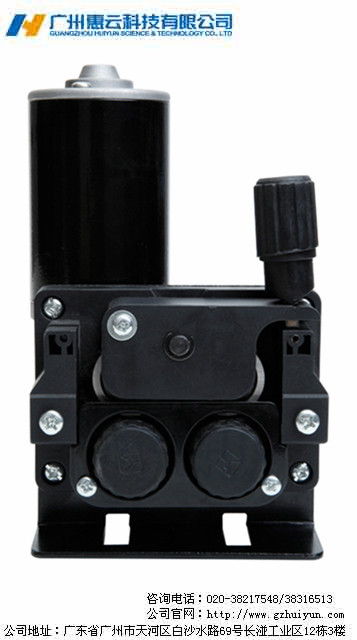

WF6R6-P404D 送丝机总成 塑料材质 带安装脚



    【产品名称】:MIG/MAG 焊机送丝机

    【产品型号】:WF6R6-P404D

    【产品规格】:D63R-2445-180-P404D-AV-0.8/1.0

    【适用范围】:可适用于焊接电流在350A以下的MIG/MAG焊机的点焊和连续焊接作业。

 性能要求(以下参数可根据客户要求更改)

序号

项  目

要  求

备   注

1

电机规格

D63S\D63R



2

电机电压 (V)

DC24V

可选

3

电机功率 (W)

45W

可选

4

电机空载转速(RPM)

180RPM

可选

5

电机空载电流(A)

1.5A



6

电机堵转力矩(N.M)

20N.M



7

电机堵转电流(A)

18A



8

送丝机架型号

P404E\P404D



9

送丝轮规格(MM)

30MM*22MM



10

可送焊丝盘规(KG)

15KG

 可选

11

可送焊丝规格(MM)

0.6MM,0.8MM,0.9MM,1.0MM,1.2MM

   可选

12

最大送丝速度(M/MIN)

18M/MIN



13

最小运行电压(V)

DC4.5V





【产品特点】:

          1)P404系列送丝机机架是全塑料的小4轮送丝机机架,具有送丝稳定,送丝力矩大的特点。挂架采用全新的尼龙66材料注塑而成,可配备多款电机,电机功率主要为45W -180RPM,也可以配65W-200RPM和65W-220RPM的电机。

2)该送丝机架手柄可以安装在左边或者右边,送丝轮标准配置为30mm*22mm。

                 3)  电机可以安装(60P/R)的光电开关作为速度反馈的测速元件,也可以安装光栅(100p/r)和霍尔传感器(8p/r)。



电焊机专用

      送丝机系列

      12年来,威稳牌送丝机是广州威稳电机有限公司的核心产品之一,在全球范围内拥有众多的客户。产品种类齐全,性能稳定。从36M/min的MIG/MAG高速送丝机到1.5m/min的TIG填丝专用送丝机,从结构复杂的多款4轮驱动送丝机到简单的简易型送丝机,我们的产品能满足大部分的不同机型及工艺的要求。针对各种焊机要求开发的专用送丝机电机,动力强劲,低电压运转稳定。



电机使用注意事项

电机使用注意事项详见下表

设计及使用上的注意事项

(对本产品的安全性产生疑问时,务请通知本公司进行技术检讨)





























(1)     由于使用电压和寿命、使用环境等种种条件的影响,有可能发生导致本产品短路、起火、冒烟的情况。所以,在贵公司的产品上,请采取适当的保护对策(如考虑电机过流而采取的保险丝+热保护器或热保险丝)。

(2)     本产品在通电状态下,请勿固定轴心。如果固定状态持续下去的话,本产品的一部分可能会发热、冒烟、起火(在样品无固定保护的场合下)。所以,贵公司的产品上有必要采取能检测出轴的锁定状态,从而进行解除以及温度检测断电对策。和本产品的电源端子连接时,请注意不能让端子变形。连接不充分的话,有可能会异常发热引起火灾。此外,在万一的情况下,为使周围部品避免受破坏,连接端子请用阻燃材料。

(3)   对于导线、开关继电器,请充分考虑其电气容量和耐热性,使用适合规格的部品。

(4)   在电机的安装、配线作业时,请注意不要碰伤电机的线圈、导线、边缘。如若不然,则有可能会引起触电、烧毁和起火。

(5)   通电中,切勿用手或手指碰触旋转部分。因为此举极易受伤,务请安装者加以小心







使

使

















(1)   本产品是以安装在其它机器里为前提条件。所以,本产品没有表示警告标识,如有表示之必要,请予联系。

(2)   温度对寿命影响很大,所以安装在贵公司产品上时,其最坏条件请设定在轴承的容许温度(上限90℃)以下。(无法测定时,请确认安装在贵公司产品上的寿命。)

(3)   和锁定轴一样,不能让轴承的高温状态持续。如高温(上限温度90℃)状态持续下去的话,由于轴承的劣化,会引起噪音、振动,而影响寿命。

(4)   贵公司以独特的方式进行速度控制之场合,对是否发生异音、电机的异常发热、堵转等,应确认使用电压范围、负荷波动等变动要因。

(5)   关于噪音、电涌、瞬间停电、静电引起的误动作、回路被破坏及端子杂音对外部的影响,请贵公司在贵产品上予以确认。特别是导线校长的机种,更应确认噪音的影响等并充分的检讨。

(6)   使用贵方产品上的电机,务请以正规的安装方式进行安装。安装方式不当是引起噪音、振动的根本原因,还会给轴承寿命带来坏影响。

(7)   绝对不能用手提导线、轴等来移动马达。

(8)   电机跌落或受到与此相当的冲击后,会引起绝缘、轴承不良等情况,请勿再加以使用。

(9)   绝对不要分解此产品。如自选分解,其安全性能和其它性能将不予保证。

(10)  请不要在有腐蚀性气体(H2O、SO2、NO2、CL2)的有害环境及存有有害气体的物质(特别是有机硅系列、氰基系列、苯酚系列)之场所使用本产品。此外,还应事先确认贵公司产品内是否存有上述物质,如存在的话,有可能造成生锈和影响寿命。

(11)  保管上,应避开上述腐蚀性气体和有害环境,以及超过-10~50℃的温度和85%以上的湿度范围。特别是长期库存时,更应多加注意。保管的允许条件为常温、常湿的环境6个月以内。此外,镀层钢板断面有生锈的可能。



























(1)   电机和贵方机器本体的构造、尺寸、寿命、噪音、振动、特性等的匹配状况,务请贵公司自行确认。

(2)   超过本规格说明书所记载的规格范围以外使用时,本公司将不予保证。

(3)   贵方产品的规格变更或在其它产品上使用时,请予事先联络。

(4)   如本产品的规格变更时,将依据本公司的规格说明书或贵公司提出的文件进行,在影响产品性能、特性等时,将再试作样品并进行验证后,再进行规格变更。

(5)   在满足本规格说明书所记载的范围条件下,为改善产品的性能,有可能发生变更某一零部件等而不予联络的情况。

(6)   关于本规格说明书没有记载的事项,如有必要商定的事项,请事先联络。

(7)   如有不匹配事项发生时,依据本规格说明书所记载事项,经双方协商之后,予以解决并实施。

(8)   请勿将本规格说明书向第三方公开。
